Fördern von Schüttgütern

Neftec baut nebst kundenspezifischen Saug-/Blasförderanlagen auch eigenständige mobile Anlagen und standardisierte Geräte
für diese Prozesse.

Einige davon sind nachfolgend vorgestellt und entsprechende, typische Anwendungen aufgezeigt.



Zentrale Saugförderanlage

Das Anlageschema zeigt eine typische Konfiguration einer zentralen Saugförderanlage.

Eigenständige mobile Anlagen zum Fördern von Schüttgütern



Mobile Saugförderanlagen

Fassbeschickung via Produktabscheider und Pendelklappe (Das Fass wird nicht unter Vakuum gesetzt)   Das Produkt wird mit einem Saugaggregat durch die Sauglanze in den Produktabscheider gefördert.   Durch Unterbruch des Vakuums wird das Produkt automatisch über die Pendelklappe staubfrei entleert.   Unsere neue Abscheider-Technologie ermöglicht eine konstante Förderleistung ohne Filterabreinigung.

Fassbeschickung via Abscheiderkopf (Das Fass wird während der Förderung unter Vakuum gesetzt)   Der Abscheiderkopf wird nur auf das Fass aufgesetzt und ist damit betriebsbereit.   Das Produkt wird mit einem Saugaggregat durch die Sauglanze in das Fass gefördert.



Mobile Saug-/Blasförderanlage

In diesem Beispiel erfolgt der Prozess pharmagerecht in einem Reinraum.   Der pulverförmige Feststoff wird mit Druckluft über eine Saug- förderlanze in den Flüssigkeitstank (unter Niveau) eingeblasen.   Dabei wird der Feststoff in der Flüssigkeit vollständig aufgelöst.   Die eingeblasene Förderluft entweicht durch die auf dem Mann- loch aufgesetzte Filtereinheit (Primär- und Sekundärfilter).   Nach der Produktzugabe in den Tank, wird die Filtereinheit entfernt und das Mannloch geschlossen.

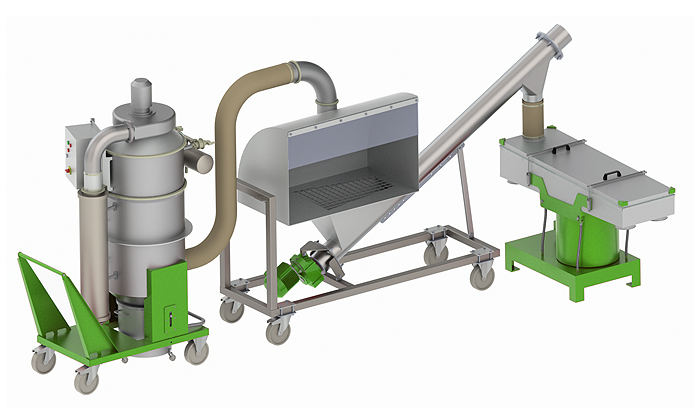

Mobile Aufgabe-/Beschickungsanlage

Das Produkt wird einem nachgeschalteten Verarbeitungsprozess (in diesem Beispiel einer Plansiebmaschine) über eine mobile Aufgabe-/Beschickungsstation kontinuierlich zugeführt.   Durch das Anschliessen unseres mobilen Entstaubungsgerätes kann die  Produktaufgabe staubfrei durchgeführt werden.

Neftec-Geräte zum Aufgeben, Fördern und Abscheiden von Schüttgütern

Aufgeben



Einschütttrichter Typ NefTig Einschütttrichter mit Auflagetisch, Deckel und Entstaubungsanschluss aus Edelstahl.

Mobile Aufgabe- und Beschickungs- stationTyp NefTif Mobile Aufgabe- und Beschickungsstation mit  Förderschnecke und Entstaubungsanschluss aus Edelstahl.

Fördern



Vakuumfördergerät Typ NefVac Vakuumfördergerät aus Edelstahl ohne bewegliche Teile für die Saug-/Blasförderung von Schüttgütern.

Saugförderlanze Typ NefSul Saugförderlanze aus Edelstahl ohne bewegliche Teile für die Saug-/Blasförderung von Schüttgütern.

Abscheiden



Produktabscheider Typ NefRec Produktabscheider aus Edelstahl mit pneumatischer Filterabreinigung und Füllstandskontrolle.

Produktabscheider Typ NefRel Einfacher Produktabscheider aus Edelstahl mit Schauglas aus PET (FDA) ohne Filterabreinigung.

Pendelklappe Typ NefSal Pendelklappe aus Edelstahl mit Überwachung der Klappenstellung, (optional mit Entlüftungsmanschette).



Abscheiderkopf Typ NefSad Abscheiderkopf aus Kunststoff (FDA) mit Flachfilter für die staubfreie Fassbeschickung auch mit produktseitigen Staub-Ex-Zonen. (siehe oben: Mobile Saugförderanlagen)

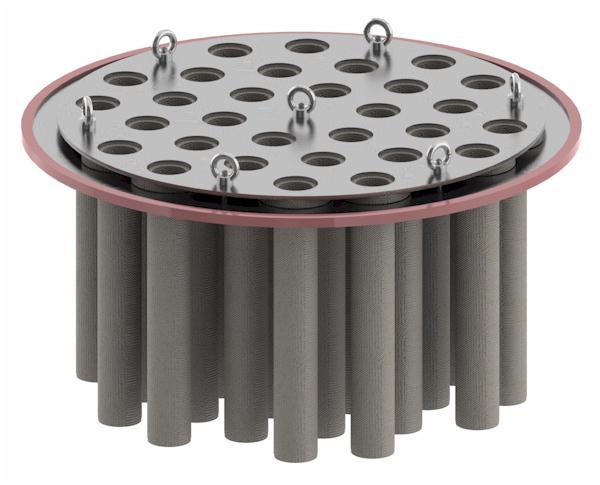

Kerzenfilter für Produkt- abscheider Typ NefRec Filterplatte aus Edelstahl mit Filterkerzen aus Kunststoff und Silikon-Profildichtung (FDA) für Produktabscheider.

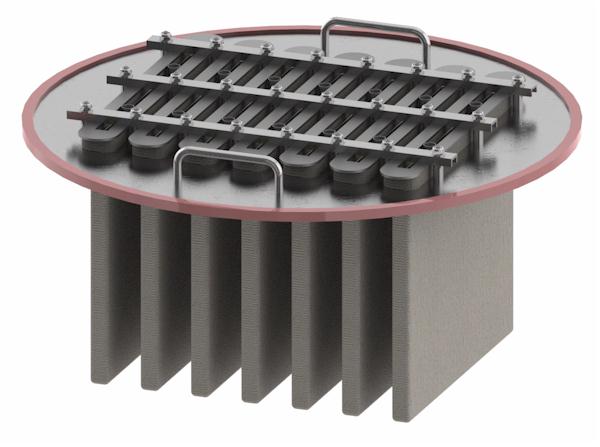

Taschenfilter für Produkt- abscheider Typ NefRec Filterplatte aus Edelstahl mit Filtertaschen aus Polyesternadelfilz mit PTFE-Membrane und Silikon-Profildichtung (FDA) für Produktabscheider.

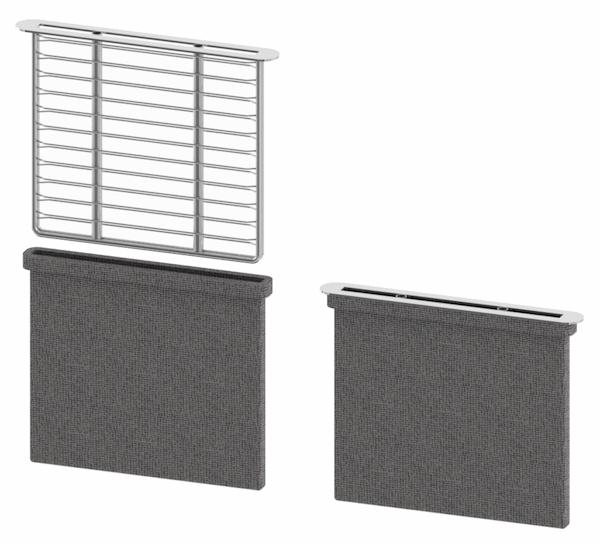

Filtertasche mit Taschenrahmen für Produkt-/Siloabscheider Filtertasche aus Polyesternadelfilz mit PTFE-Membrane (FDA) und Taschenrahmen aus Edelstahl für Produkt-/Siloabscheider.

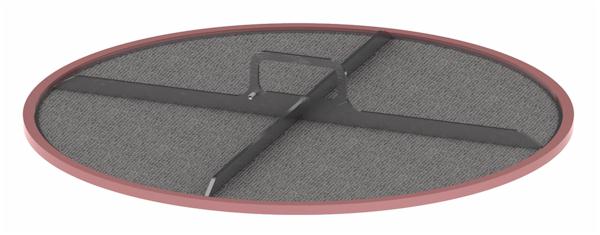

Metall-Flachfilter für Produkt- abscheider Typ NefRec + NefRel Metall-Flachfilter aus Edelstahl mit Silikon-Profildichtung (FDA) für Produktabscheider mit und ohne pneumatische Filterabreinigung.

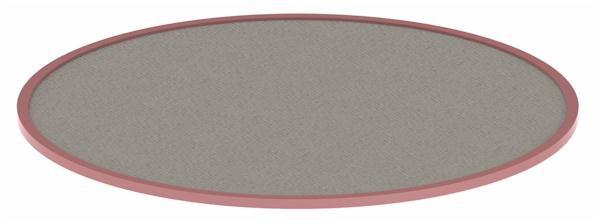

Kunststoff-Flachfilter für Produktabscheider Typ NefRel Kunststoff-Flachfilter mit Silikon-Profildichtung (FDA) für Produktabscheider ohne pneumatische Filterabreinigung.
